Количество воздуха, необходимое для приготовления топливовоздушной смеси, устройства местной вентиляции или поддержания нормативной кратности воздухообмена в помещении регулируют с помощью дроссельного клапана, также называемого воздушной заслонкой. Независимо от назначения системы, дроссель-клапан выполняет одинаковые функции. Вместе с тем он может отличаться геометрией, размером, максимальным углом поворота, способом управления и монтажа.
Краткая характеристика воздушной заслонки горелки

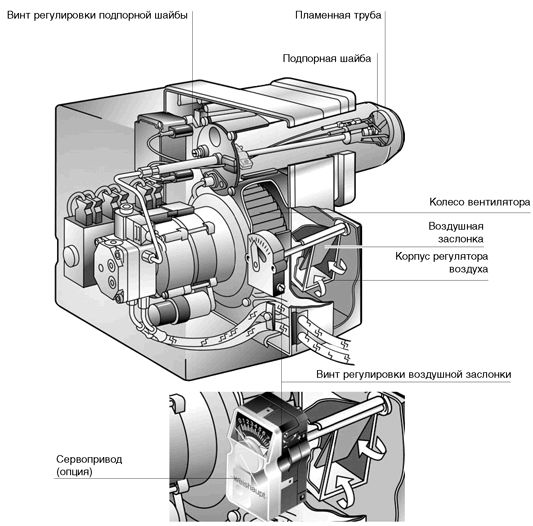

Воздушная заслонка – комплектный, функциональный компонент газовых и жидкотопливных горелок. Совместно с трансформатором розжига, блоком управления, датчиком пламени, электромагнитными клапанами и другими конструктивными элементами она отвечает за процесс горения и качественное сгорание топлива в топочной камере. Является важной частью системы управления горелки. С помощью воздушной заслонки регулируют пропускную способность воздухопровода, уменьшая или увеличивая его сечение.
Подачу воздуха для смешения с газовым или жидким мелкодисперсным топливом изменяют вручную либо автоматически. Ручной вариант подходит для одноступенчатых горелок, работающих в режиме «включено-выключено», автоматический предназначен для двух- и трехступенчатых устройств, а также для прогрессивных и модуляционных моделей с плавным, бесступенчатым регулированием мощности.
Воздушная заслонка представляет собой простой, малогабаритный механизм с подвижной лопаткой. Она может иметь плоскую или объемную конфигурацию, выполненную для конкретного горелочного устройства. Клапан устанавливается перпендикулярно движению потока и, как правило, имеет полость для размещения вала электропривода.
Что такое электрический привод воздушной заслонки
При автоматическом способе управления, воздушная заслонка интегрируется с приводом. Это серводвигатель, который служит исполнительным механизмом. Мотор непосредственно соединен с дроссельным клапаном и по команде топочного автомата/блока управления приводит в действие подвижный орган заслонки – лопатку. Тем самым он влияет на размеры проходного сечения воздухопровода. Система автоматики горелки контролирует положение регулирующей створки и управляет позиционированием. В результате обеспечивается точное угловое положение с подачей воздуха в требуемом объеме.
В зависимости от модели, привод работает с разной скоростью и имеет свой диапазон настроек, поэтому обеспечивает определенный угол поворота воздушной заслонки. Например, у серводвигателя Brahma RH-O7323 максимальный угол открытия составляет 150°, а время поворота лопатки на 90° равно 7,5 секунд. Модель имеет прочный защитный корпус из пластика, выполнена на основе синхронного двигателя с двумя направлениями вращения. При этом скорость его вращения зависит от частоты питающего напряжения. Серводвигатель предназначен для автоматизации управления воздушной заслонкой в моноблочных горелках, работающих на масле, газе или смешанном топливе.
Как правило, серводвигатели совместимы с различными топочными автоматами, поэтому они подходят для широкого применения. Так, приводы линейки Brahma RH могут использоваться с топочными автоматами типов GF2, MF2 или VM42. Способность работать с блоками управления различных модификаций обуславливает устойчивый спрос со стороны производителей газовых и жидкотопливных горелок.
Выбор привода воздушной заслонки
Несмотря на универсальность многих моделей, приводные устройства должны подбираться с учетом их технических, геометрических и конструктивных характеристик. Помимо этого, важны параметры электропитания, рабочий режим горелки (прерывистый, непрерывный), способ регулирования ее мощности (ступенчатый, плавный), монтажные особенности. Выбор модели должен также учитывать условия эксплуатации горелочного устройства.
Технические характеристики привода, на которые необходимо обращать внимание в первую очередь:
- Крутящий момент – поворотное усилие, которое развивает мотор, чтобы повернуть лопатку
- Скорость срабатывания – показывает, за какое время двигатель откроет заслонку на заданный угол; параметр имеет определяющее значение для быстрого и корректного перехода с одной рабочей ступени на другую или для плавного регулирования мощности горелки
- Напряжение и частота – приводы могут работать на напряжении 230 В, 110 В, 24 В при частоте питания 50 или 60 Гц, что влияет на функциональность устройств; например, при частоте 60 Гц скорость вращения двигателя Brahma SAL-A15223 увеличивается на 20 %, поэтому время позиционирования сокращается с 7,5 до 6,25 секунды
Кроме технических параметров, следует учитывать, на какой температурный диапазон рассчитан сервомотор, и в каких условиях по отношению к запыленности воздуха и воздействию влаги он может работать. Ведь одни модели обеспечивают стабильный привод при отрицательных и положительных температурах, а другие, такие как Brahma RH-O15123, работают только в диапазоне выше нуля и влажности до 95 %.
В тех случаях, когда необходима повышенная пылевлагозащита, обращают внимание на класс IP. Он характеризует уровень защищенности корпуса серводвигателя от проникновения частиц пыли и влаги извне. С учетом специфики работы и установки привода в горелке, этот показатель зачастую не предусматривает высоких значений IP-защиты. Например, о может соответствовать классу IP40. Параметр указывает на невозможность проникновения твердых частиц диаметром один и более миллиметра и отсутствие защиты от воды.
С точки зрения общей экономичности горелки, предпочтительно выбирать привод с меньшим энергопотреблением. В то же время его мощность должна быть достаточна для поворота воздушной заслонки. Поэтому все характеристики всегда смотрят в совокупности.
