В статье делаем обзор датчиков пламени Brahma с разделением на разные виды и знакомим с особенностями новых решений итальянской компании.
Классификация, в зависимости от принципа работы
Несмотря на одинаковое назначение, датчики пламени представлены приборами с разной сенсорной технологией, что и определяет принцип их работы. В связи с этим устройства Brahma делятся на два вида датчиков:
- ультрафиолетовые
- инфракрасные
Ультрафиолетовые датчики Brahma представлены линейками FD1, FD2, FD1/S, FD2/S, UV.
Они работают на основе детектирования УФ-излучения, испускаемого пламенем во время горения. Основной рабочий компонент устройств – чувствительный сенсор, способный улавливать и преобразовывать в электрический сигнал волны длиной от 190 до 350 нанометров. Такой диапазон спектральной чувствительности характерен для излучения, возникающего при сгорании большинства веществ. Импульс, генерируемый датчиком, анализируется системой управления для подтверждения наличия пламени. Параметры рабочих температур УФ-преобразователей – от -20 °C до +60 °C.

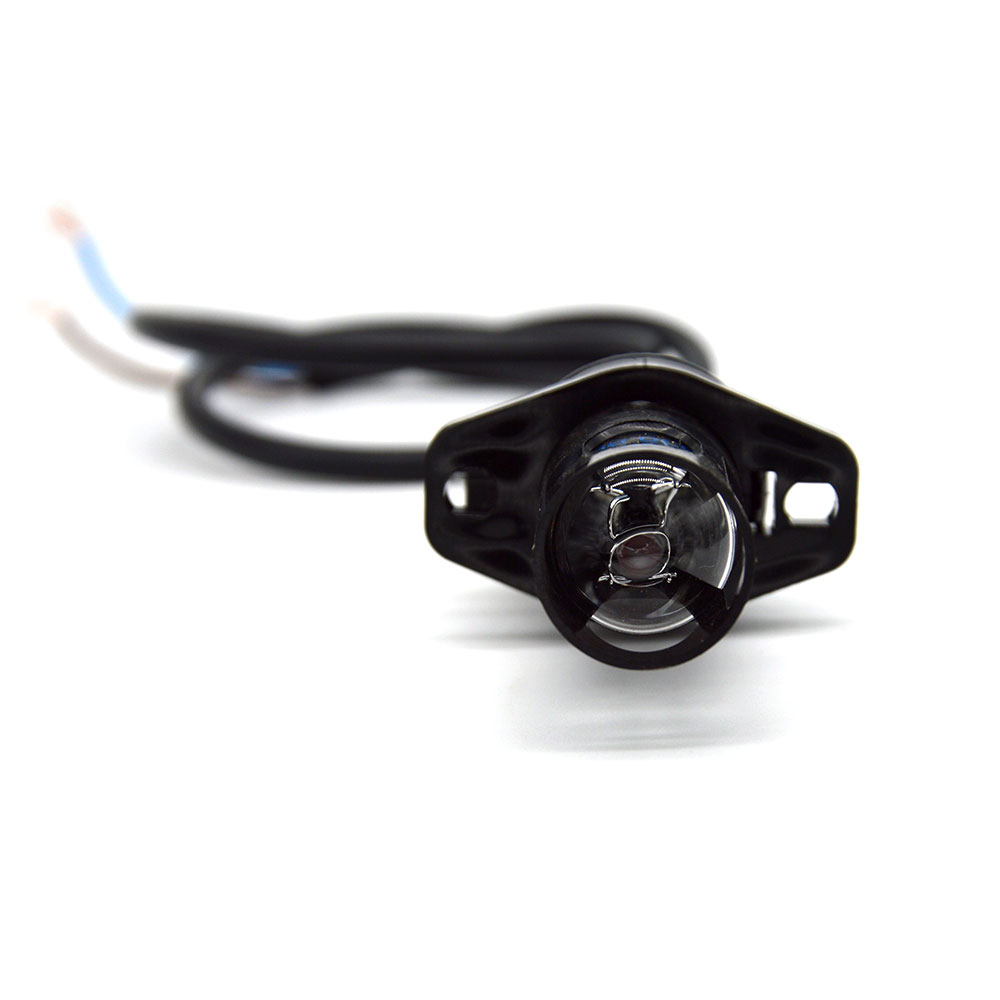

Модели UV-серии работают в диапазоне 190–290 нм, выпускаются с фотоэлементами трех типов: UV1, UV2 или UV3. Кроме того, приборы могут иметь стандартную, среднюю и высокую чувствительность, что отражается в маркировке. Например, датчик пламени Brahma UV1/H обладает высокой чувствительностью, на что указывает литера «Н». Наличие в обозначении буквы «А» свидетельствует о среднем уровне, а отсутствие каких-либо знаков – о стандартном решении. Как правило, заводская комплектация включает соединительный кабель длиной 655 мм. Приборы UV2 рассчитаны на температуру от -20 °C до +60 °C, UV1 и UV3 – от -20 °C до +50°C.
Датчики серий FD1, FD2, FD1/S и FD2/S созданы для фиксации голубого пламени. Рабочий спектр – 290–350 нм. В конструкции приборов предусмотрен активный компонент на основе кремния. Расположение детектора может быть передним (цифра «1» в маркировке), как у версии Brahma FD1/S, либо боковым (цифра «2»), как у модели Brahma FD2D. При этом, датчики пламени FDx совместимы с аналоговыми и цифровыми блоками управления с функцией программирования. Все это позволяет закрывать потребности современного отраслевого рынка.
Инфракрасные датчики пламени Brahma представлены моделями FC7, FC8, FC9, FC11, FC13, FC14, FC14L с чувствительностью в диапазоне 1,5 – 6,5 люкс и фотоэлементами разных типов.
При горении топлива, устройства фиксируют ИФ-излучение и передают электрический сигнал в систему управления. Различие моделей состоит в расположении зоны видимости, которая может быть:
- сбоку – FC7, FC9
- спереди – FC8
- спереди и сбоку – FC11, FC13, FC14, FC14L

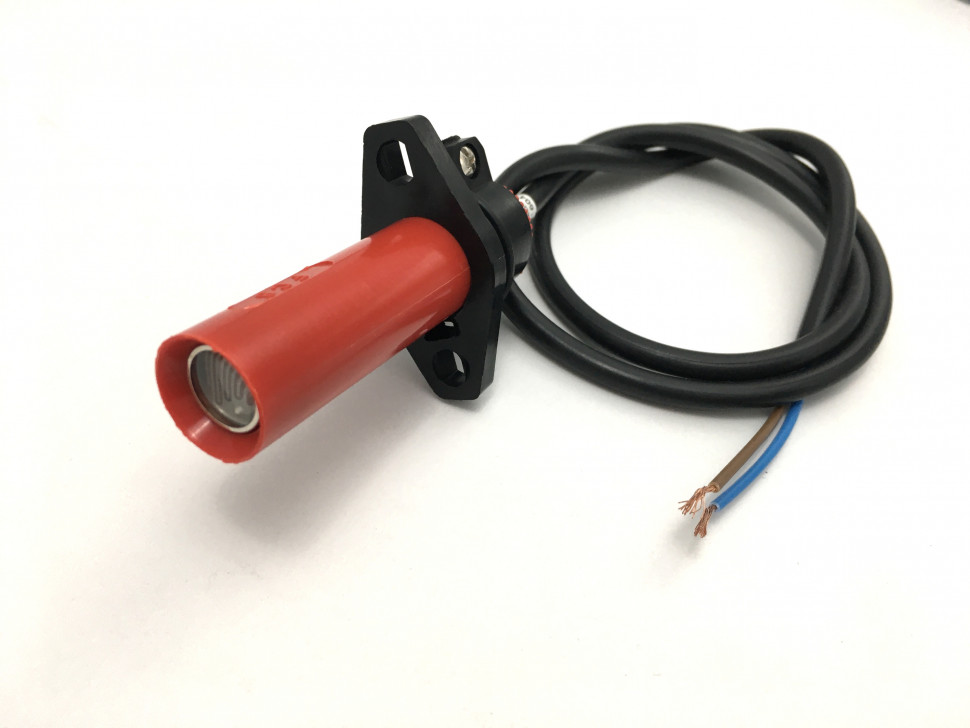

Кроме того, датчики FC11, FC13 и FC14 отличаются системой крепления, а версии FC14 и FC14L имеют разную длину корпуса. Они снабжены разъемом для подключения, что облегчает монтаж и техническое обслуживание. Также датчики пламени выпускаются с разной чувствительностью, что можно определить по цвету корпуса: черный (N), красный (R, стандартная), синий (А, высокая), зеленый (V, низкая). Базовая длина электрокабеля составляет 600мм. Температурный диапазон, обеспечивающий максимальный срок службы приборов (около 50 000 часов), – от -10°C до +60°C.
Классификация, в зависимости от вида топлива
Способность датчиков пламени Brahma обнаруживать электромагнитное излучение в том или ином спектре, определяет их применение. В частности, приборы контроля рассчитаны на работу со следующими видами топлива:
- газ, смешанное топливо (газ и масло) – модели серии Brahma UV
- газ, дизель – датчики семейства FDхх
- дизель – устройства линейки FCхх
При этом каждая серия включает версии, рассчитанные на конкретный, более узкий диапазон работы, что указывается в технических характеристиках. При выборе устройства, важно учитывать эти параметры и придерживаться рекомендаций производителя.
Особенности ассортимента Brahma
Устойчивый спрос на приборы итальянского бренда обусловлен не только высоким качеством и продуманной конструкцией датчиков. Конкурентоспособность приборов Brahma объясняется соответствием предложений компании фактическому запросу рынка. Это достигается мониторингом тенденций в области теплоснабжающего оборудования, обратной связью с потребителем и, как итог, обновлением ассортимента.

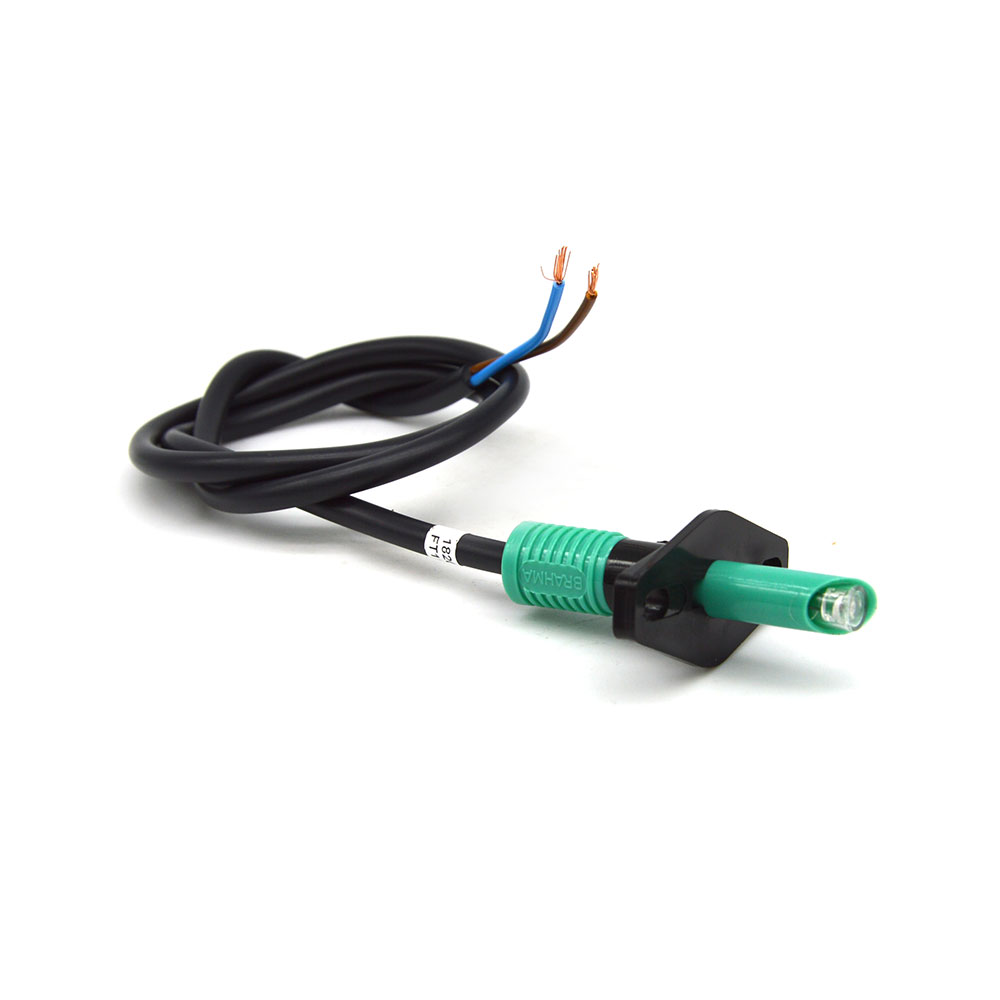

Наглядный пример такой стратегии – замена ИК-датчиков пламени моделей FC7 и FC8 на более совершенные решения FT11 и FT13 с чувствительностью 300–750 нм, что также охватывает спектр видимого света. Помимо этого, дополнительно предложена версия FT13L, которая в отличие от FT13, имеет более длинный стержень.
Для обнаружения излучения, новые датчики используют фототранзистор, имеют боковую и прямую видимость, различаются исполнением корпуса. Они разработаны для подключения к устройствам управления Brahma. Модели FT могут также использоваться с другими контроллерами, после проверки на совместимость.
С учетом обширного применения датчиков FT11 и FT13, компания разработала версии с тремя уровнями чувствительности, о чем можно судить по цвету корпуса: зеленый – низкий, красный – средний, синий – высокий. Базовая длина электрического кабеля – 620 мм, диапазон рабочих температур должен находиться строго в пределах от -20°C до +70°C, а максимальное рабочее напряжение – 12 В постоянного тока.
Предложения компании также включают датчики пламени Brahma RE3 для промышленного применения. Приборы разработаны для случаев одновременного и последовательного управления несколькими газовыми горелками. Устройства выполнены в компактном моноблоке из прочного пластика, имеют эксплуатационный ресурс 250 000 операций, просты в установке. Наличие светодиодов для индикации работы позволяет использовать RE3 в качестве простого детектора пламени.
