Работа котлов, оснащенных автоматикой, невозможна без применения средств контроля и автоматического розжига. Назначение подобных устройств – обеспечить стабильную работу теплогенератора и предупредить аварийные ситуации. В более широком смысле они влияют на долговечность, экономичность и энергоэффективность отопительного оборудования. Поэтому крайне важно проводить регулярные осмотры, поддерживать работоспособность и своевременно заменять компоненты при эксплуатации газовых или жидкотопливных котлоагрегатов.

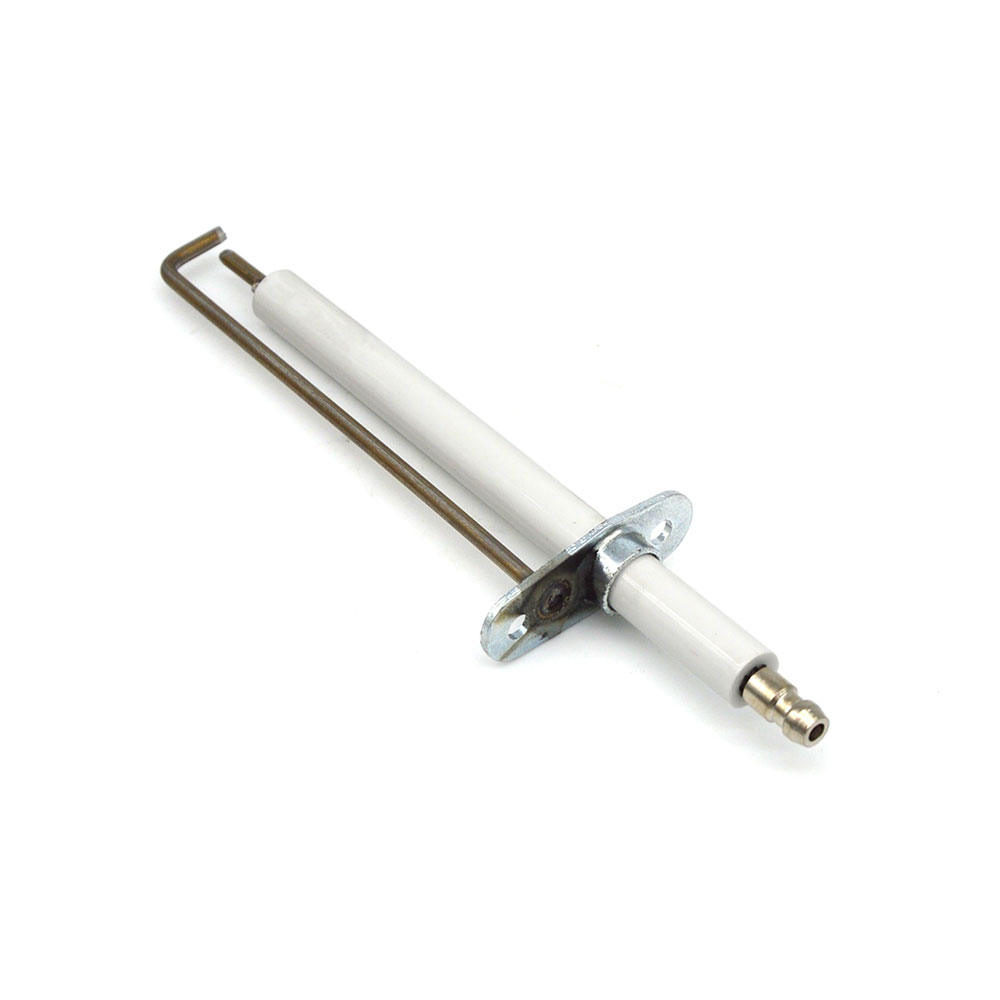

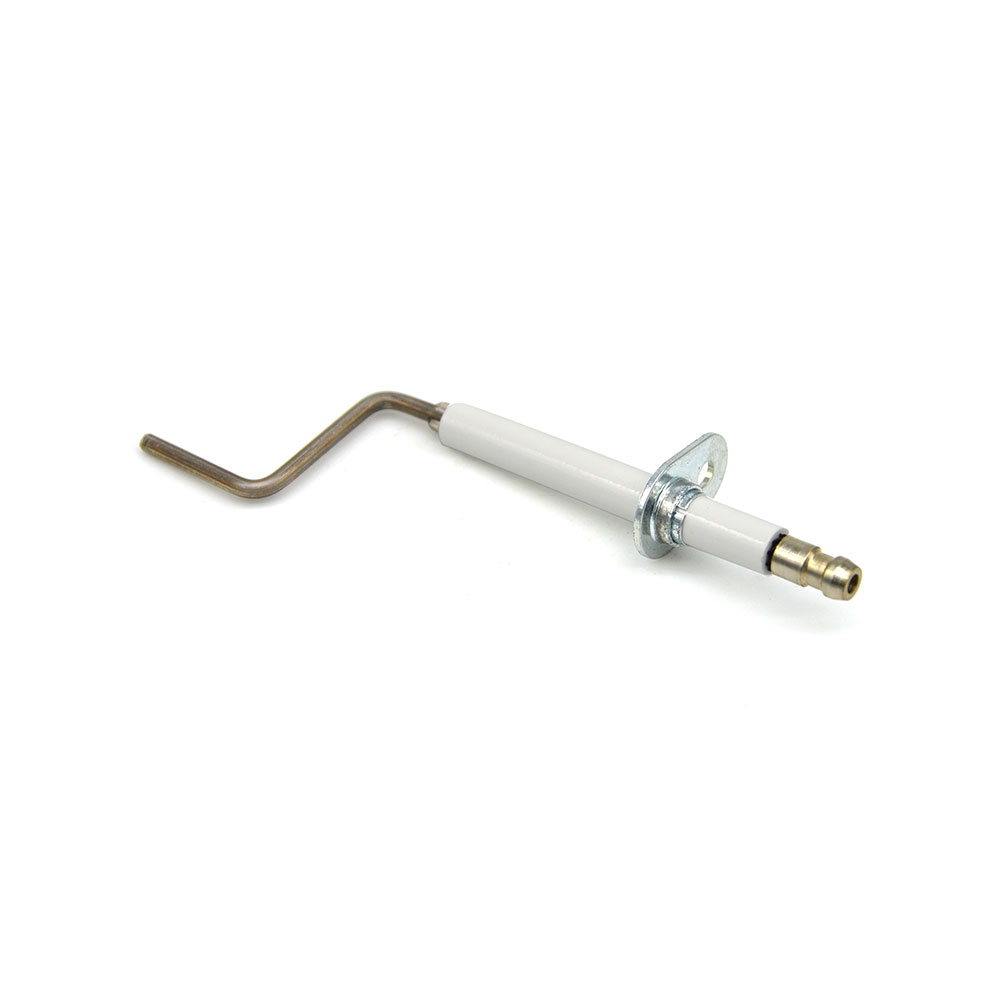

Что такое электроды розжига и ионизации
Несмотря на разное назначение, электроды розжига и ионизации во многом схожи по внешнему виду и конструкции. Но не всегда, поскольку имеют целый ряд исполнений для комплектации бытовых и промышленных теплогенераторов: котлов, печей, колонок, сушилок и пр.

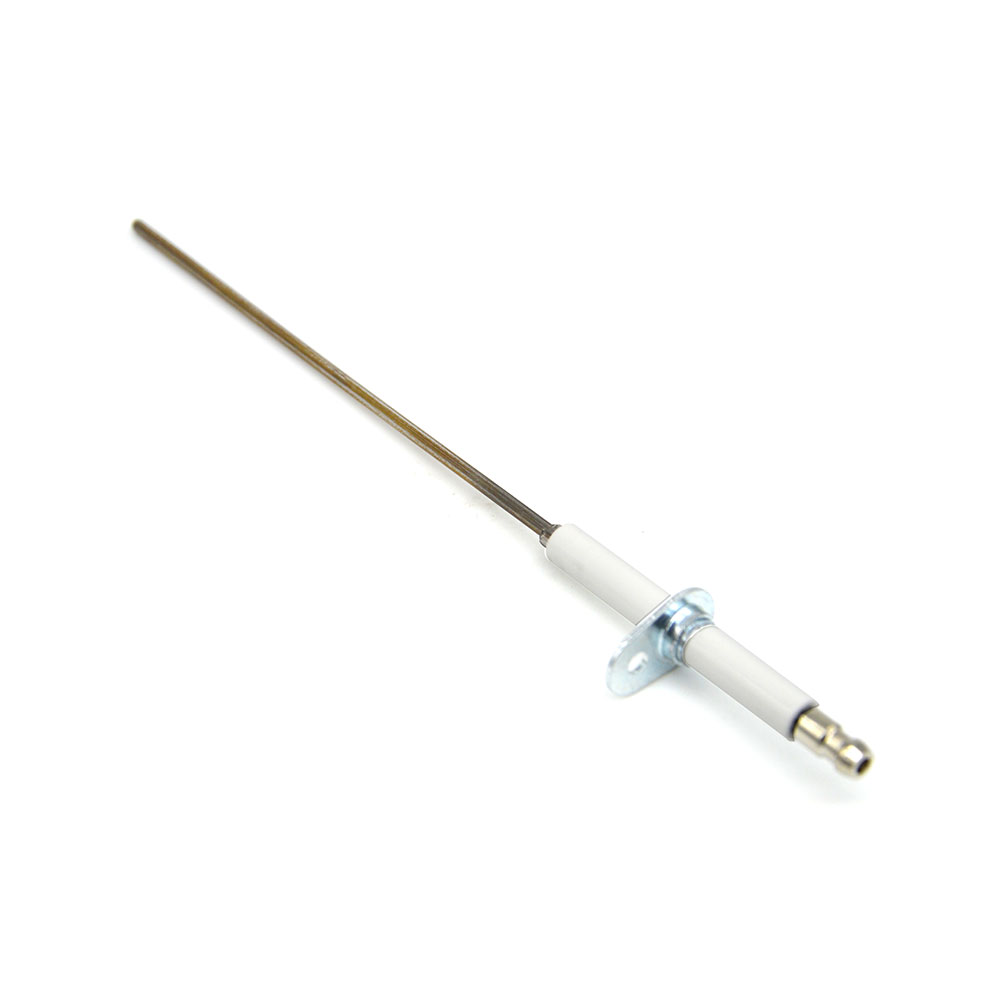

Электрод розжига
Предназначен для поджига топливовоздушной смеси в камере сгорания. Может устанавливаться в паре или один, в зависимости от технического решения конкретной установки. При подаче высокого напряжения, формируется электродуговой разряд, воспламеняющий топливо. Искра возникает за счет высоковольтного импульса, который формирует трансформатор розжига. При парной установке устройств, разряд возникает между двумя электродами. При единичной – искрообразование происходит между электродом и заземленной частью горелки.

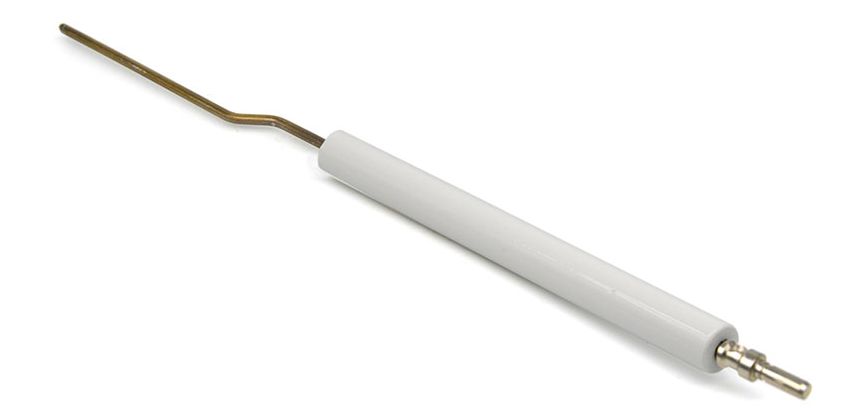

Принципиальная конструкция представляет собой прямолинейный или Г-образный стержень с металлическим сердечником (проводником), жаропрочной оболочкой и монтажным кронштейном. В качестве проводника может использоваться нержавеющая сталь или никель-хромовый сплав. Наружный изолирующий слой обычно делают из керамики на основе оксида алюминия или стеатита. Например, электрод розжига Brahma K3,0 ALV 11. . 67.150 диаметром 11 мм выполнен из стального стержня AISI в керамической оболочке, обладающей высокой термостойкостью, электроизоляцией, твердостью.

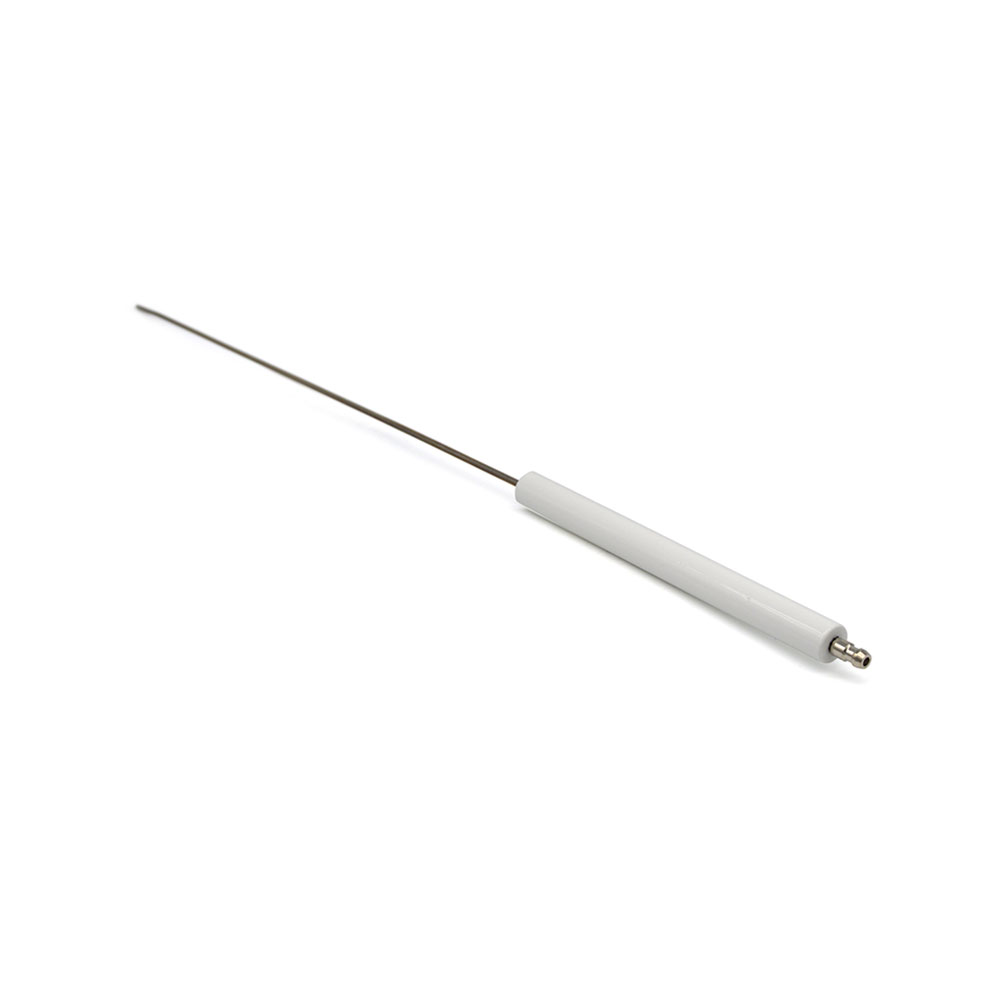

Электрод ионизации
Главная задача электрода ионизации (или датчика пламени) – контролировать горение в камере котла. Это происходит за счет способности устройства улавливать ионизационный ток (порядка нескольких микроампер) и тем самым фиксировать пламя. Если горение прекращается, датчик подает сигнал на плату управления.
Конструктивно электрод ионизации выполнен на основе термостойкой, изоляционной керамики (изолятор) и тугоплавкого металла (стержень), устойчивого к воздействию высоких температур и продуктов сгорания. Металлическая часть чаще всего выполняется из кантала А1 (фехраля) – прецизионного сплава на основе железа. Материалу свойственны устойчивость к окислению, высокое сопротивление и прочность на разрыв. Со стержнем из кантала и керамической оболочкой на базе оксида алюминия выполнены электроды ионизации (также могут служить электродами розжига) серии Brahma SA, например, Brahma SA27T6 P диаметром 10 мм.
Правила эксплуатации и обслуживания
Чтобы обеспечить работоспособность котла или другого теплогенератора, необходимо поддерживать в надлежащем состоянии все функциональные компоненты. Это достигается путем правильной эксплуатации и регулярного обслуживания.
Мероприятия в процессе эксплуатации электрода розжига:
- Не допускать попадания влаги и грязи на электрод
- Следить, чтобы зазор между электродом и горелкой соответствовал параметрам, указанным в инструкции на котел
- Контролировать стабильность искры
Профилактические действия при эксплуатации электрода ионизации:
- Проверять положение устройства – должно находиться в зоне стабильного пламени
- Исключить контакт с маслом и агрессивными чистящими средствами
- Следить за чистотой поверхности
Осмотр и обслуживание электродов рекомендуется проводить каждые 6–12 месяцев, чаще – при интенсивной эксплуатации. Очистку от сажи и нагара необходимо выполнять мягкой наждачной бумагой или щеткой (металлическая часть) и сухой тканью (керамическая поверхность). Помимо этого, нужно проверить целостность изоляционной оболочки.
Как устранить неисправности: замена или ремонт?
Электроды розжига и ионизации, несмотря на простоту и надежность конструкции, подвержены износу и механическим повреждениям. Разберем наиболее распространенные неисправности, причины их возникновения и способы устранения для каждого типа электрода.
Электрод розжига
Типичные симптомы проблем:
- Котел не запускается, не происходит воспламенение
- Искра слабая, прерывистая или отсутствует вовсе
- Выполняются многократные попытки розжига, но пламени нет
- Слышен характерный щелчок, но топливо не загорается
Причинами могут быть: загрязнение устройства продуктами горения, изменение положения, износ или разрушение наконечника. Кроме того, неполадки зачастую связаны с нарушением керамической изоляции, приводящим к пробоям и утечкам тока, плохим контактом с трансформатором розжига или его полным выходом из строя.
В зависимости от причины неисправности, необходимо провести следующие мероприятия:
- Очистить контактную часть от нагара
- Проверить и обеспечить нормативный зазор
- Осмотреть кабель розжига и зачистить электрические контакты
- Заменить электрод при выявлении повреждений изоляции и наконечника
Электрод ионизации
В этом случае на неполадки с датчиком пламени могут указывать следующие ситуации:
- Котел запускается, пламя появляется, но через 1–3 секунды гаснет
- На дисплее появляются сообщения об ошибках: "отсутствие пламени", "сбой контроля пламени"
- Установка отключается сразу после розжига, несмотря на стабильное горение
Причинами подобных проблем могут быть слабый или отсутствующий ионизационный ток, неправильное положение электрода, из-за чего он не попадает в тело пламени, окисление наконечника, вызвавшее потерю чувствительности. Также подобные неполадки вызывает пробой изоляции, перегоревший или окисленный провод.
Чтобы устранить неисправность, необходимо аккуратно очистить электрод от внешнего налета, установить датчик в активную зону пламени при его смещении. Также нужно убедиться, что устройство ионизации надежно закреплено, а контактный провод исправен. Рекомендуется измерить ток ионизации, чтобы убедиться в эффективности датчика пламени.
